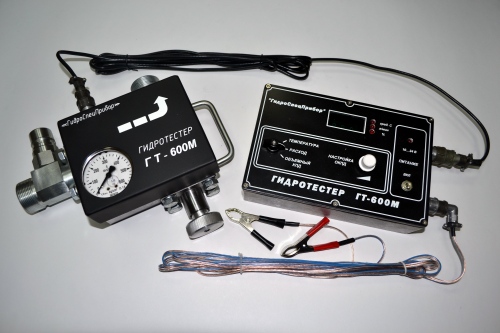

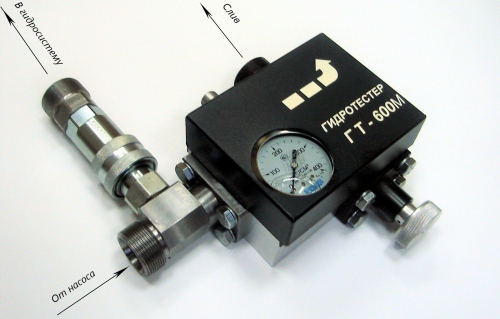

На входе гидравлического блока гидротестера ГТ-600М.02 выполнено Т-образное устройство с резьбовым штуцером и быстроразъёмным соединением.
Это новшество позволяет применять не только последовательное и бай-пасное подсоединение к гидросистеме, но и параллельное по Т-схеме, что обеспечивает дополнительную возможность - диагностировать на технике гидроузлы однопоточной гидросистемы без переустановки гидротестера в разные точки гидросистемы.
Например, чтобы после диагностирования насоса определить величину внутренних утечек в секции распределителя и проверить настройку предохранительных клапанов, достаточно установить на выходе секции заглушку, при этом гидротестер ГТ-600М.02 остается подключенным к насосу.
Предусмотренное на Т-образном устройстве быстроразъёмное соединение, обеспечивает быстрый переход с бай-пасной схемы на Т-схему, то есть можно перейти с режима диагностики насоса на режим диагностики другого гидроузла, не перемещая гидротестер по гидросистеме.
Поток от насоса делится в Т-образном устройстве на два потока и часть жидкости поступает на вход распределителя.
При рабочем положении золотника распределителя электронное табло гидротестера показывает подачу насоса за минусом утечек жидкости по зазорам в золотниковой паре секции распределителя.
Потоком жидкости, поступающим в гидросистему через БРС гидротестера ГТ-600М.02, можно опрессовать любой гидроузел и контур гидропривода путём повышения давления дросселем гидротестера, по показаниям электронного прибора определить величину внутренних утечек.
Схемы подключения к гидросистеме
Последовательная схема:
Вход гидротестера соединён с насосом, выход – с входом распределителя, золотники – в нейтральном положении, розетка БРС отсоединена от гидротестера.
Поток жидкости от насоса проходит по каналу гидротестера и распределителя на слив –электронное табло гидротестера показывает величину подачи насоса.
Бай-пасная схема:
Вход гидротестера соединён с насосом, выход направлен в гидробак или соединён со сливом, розетка БРС отсоединена от гидротестера и установлена на РВД входа распределителя.
Поток жидкости от насоса проходит через канал гидротестера –электронное табло показывает величину подачи насоса.
Т-схема:
Вход гидротестера соединён с насосом, выход направлен в гидробак или соединён со сливом, розетка БРС совмещена с ниппелем Т-образного устройства и соединена с входом распределителя.
