Электронный прибор в таком комплекте изготавливается в исполнении ГТ-600МС, на котором предусмотрен тумблер с двумя положениями:
- положение "ГТ" - для измерения величины расхода жидкости по гидравлическому блоку гидротестера;
- положение "Д" - для измерения величины расхода по дополнительному датчику расхода.

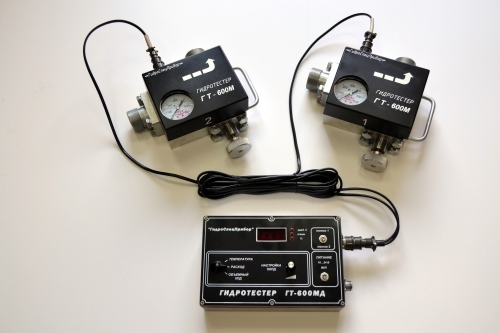

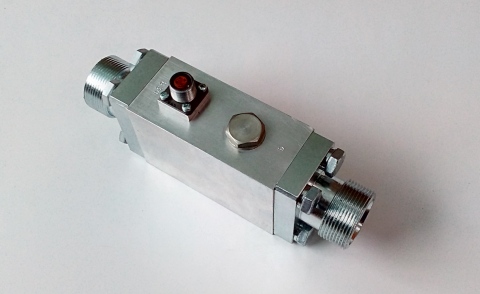

Гидротестер ГТ-600М.01 (или ГТ-600М.02) совместно с дополнительным датчиком расхода ДРЖ-250 позволяют измерить в одном режиме работы гидропривода величину расхода жидкости в двух точках гидросистемы - на выходе насоса и на выходе секции распределителя. По разнице значений определяется величина внутренних утечек в золотниковой паре распределителя.
При этом, за один пуск в работу гидропривода оценивается техническое состояние насоса и секции распределителя, производится проверка и настройка предохранительного клапана.

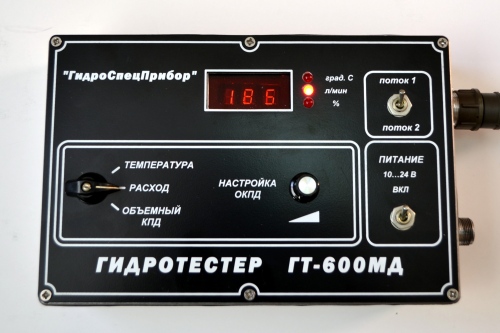

Переключая тумблер на панели электронного прибора из положения "Д" в положение "ГТ", прибор данного комплекта может показать так же величину объемного КПД насоса и величину ОКПД на рабочем выходе секции распределителя.
Гидотестер ГТ-600М с измеряемым расходом до 500 л/мин комплектуется по заявке заказчика дополнительным датчиком расхода ДРЖ-400 с максимальный расходом до 500 л/мин.
В комплекте гидротестера, приобретаемого для использования на стационарном стенде, поставляется источник питания с выходным напряжением 12В, обеспечивающий работу электронного прибора гидротестера от электросети 220В.
Гидротестер ГТ-600М с электронным прибором РГТ-600
По заявке Заказчика гидротестер ГТ-600М может изготавливаться без функций измерения объемного КПД и температуры масла.
В таком комплекте с гидравлическим блоком ГТ-600М используется электронный прибор РГТ-600, который показывает только величину расхода жидкости.
.
Гидротестер позволит повысить нагрузочным устройством давление в гидросистеме, измерить величину давления и величину расхода жидкости.
