Гидротестер ГТ-600МД (двухпоточный)

.
Гидротестер ГТ-600МД обеспечивает измерение параметров двух насосов или двух секций насоса в одном режиме работы приводного двигателя.

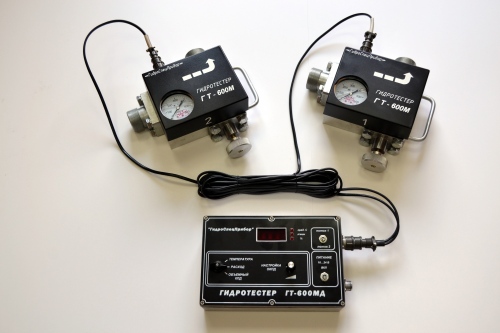

Гидротестер ГТ-600МД состоит из двух гидравлических блоков ГТ-600М и одного электронного измерительного прибора.
На приборе предусмотрен переключатель режимов измерения и переключатель номеров контролируемых потоков гидропривода.
За один пуск в работу гидропривода гидротестер ГТ-600МД позволяет определить техническое состояние качающего узла каждого насоса (каждой секции), настройку регулятора насоса и клапана отсечки.
ХАРАКТЕРИСТИКА ГИДРОТЕСТЕРА ГТ-600МД
- измеряемый расход жидкости в каждом потоке - до 350 л/мин;
- измеряемый объемный КПД в каждом потоке - 0....100%
- создаваемое и измеряемое давление в каждом потоке - до 400 кг/см2.
- измеряемая температура в каждом потоке - 0....100 град.
Гидротестер ГТ-600МД рекомендуется для диагностирования двухпоточных гидроприводов машин. Может использоваться как однопоточный гидротестер ГТ-600М.
.
.
Гидротестер ГТ-600МС обеспечивает прямое измерения величины внутренних утечек жидкости в гидроузле или в контуре гидросистемы, а также измерение величины расхода жидкости в двух точках гидросистемы при одном пуске гидропривода.

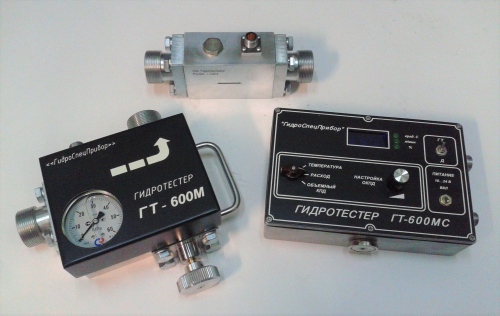

Комплект ГТ-600МС содержит:
- гидравлический блок гидротестера ГТ-600М во втором исполнении (ГТ-600М.02);
- дополнительный турбинный датчик расхода жидкости (ДРЖ-250);
- переходник соединительный;

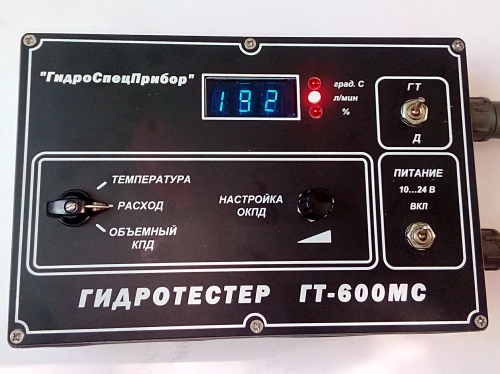

- электронный прибор цифровой;
- кабель сигнальный двойной;
- кабель сигнальный одинарный;
- кабель питания;
- чемодан с ложементом.

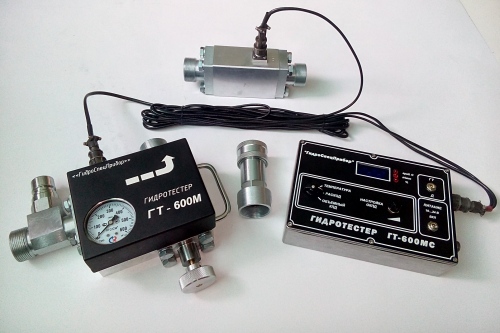

Для измерения величины внутренних утечек дополнительный датчик расхода необходимо подключить к напорной полости гидравлического блока гидротестера, используя для этого из комплекта переходник.
С помощью гайки переходник соединяется с входом дополнительного датчика расхода, а розеткой БРС соединяется с ниппелем БРС гидравлического блока.
.
Гидротестер ГТ-600МС работает следующим образом.
В проверяемой гидроситеме вход гидравлического блока гидротестера соединяется с выходом насоса, а выход – с баком гидросистемы или ее сливной магистралью. Выход дополнительного датчика расхода соединяется с РВД входа распределителя.
Электрические разъемы гидравлического блока и дополнительного датчика расхода жидкости кабелем соединяются с электронным прибором.
На время диагностирования насоса дополнительный датчик расхода жидкости не подключается к гидравлическому блоку гидротестера.
Запускается в работу насос, весь поток жидкости направится по каналу гидравлического блока гидротестера в бак гидросистемы. Производится диагностирование насоса.
После остановки насоса дополнительный датчик расхода соединяется с гидравлическим блоком гидротестера. Исполнительные механизмы переводятся в упорный или стопорный режим. Повторно запускается насос, жидкость от него поступит по каналу гидравлического блока в бак и одновременно по каналу дополнительного датчика расхода в гидросистему.
Один из золотников распределителя переводится из нейтрального положения в рабочее положение. С помощью нагрузочного устройства гидротестера в гидросистеме повышается давление и производится проверка настройки, а при необходимости – регулировка предохранительного клапана.
При давлении, которое ниже по значению давления открытия предохранительного клапана на 10-15кг/см2, отмечается величина внутренних утечек жидкости в диагностируемом контуре гидропривода, которая отображается на электронном приборе. Золотник распределителя возвращается в нейтральное положение.
При необходимости, путём поочерёдного переключения остальных золотников распределителя в рабочее положение измеряется величина внутренних утечек жидкости в других контурах гидропривода.
Если в контуре, например, "секция распределителя - гидроцилиндр" наблюдаются повышенные внутренние утечки жидкости, необходимо на рабочем выходе данной секции установить заглушку и повторить измерение, при этом электронный прибор покажет величину утечек жидкости в этой секции распределителя. Величина утечек в гидроцилиндре определится арифметически.
Для диагностирования гидротестером ГТ-600МС закрытых гидросистем можно использовать представленные ниже схемы.
Измерение величины внутренних утечек гидромотора рекомендуется производить в стопорном режиме при различных положениях вала.
.
ТЕХНИЧЕСКИЕ ДАННЫЕ ГИДРОТЕСТЕРА ГТ-600МС
измеряемый расход гидравлическим блоком, л/мин………………………...5-350
измеряемый расход дополнительным датчиком расхода, л/мин .....5-350
измеряемое давление, кг/см2 ..........................................….........0-400
измеряемый объемный КПД, % .............................................……...0-100
измеряемая температура, град ………………………………………………………... 0-100
вес электронного прибора, кг ................................................…….1,1
вес гидравлического блока, кг..................................................…..5,0
вес дополнительного датчика расхода жидкости, кг ...............……….2,0
напряжение питания измерительного прибора, В ......…......…………...12-24
